はじめに
前回の記事でKubernetesとIstioを使ってトラフィック制御システムを作ったわけですが、そんな複雑なものを作っておいて「はい、終わり」じゃあんまりですよね。
今回は、その中身をちゃんと理解しようというわけです。Kiali、Jaeger、Grafana、それにEnvoy APIといった名前を聞いて、尻込みしてしまう人がいるかもしれません。でも心配いりません。これらのツールを使えば、Istioの設定がどのように動いているか、チェックできます。ちなみに、この情報は Istio にやたらと詳しい地下強制労働者さんから聞いた話です。彼の知識には頭が下がります。
正直、面倒くさいと思う部分もありますが、こういうツールがあるおかげで、私たちはこんな複雑なシステムを扱えているんですよね。まあ、眠くならないように頑張って説明しますから、少しはついてきてください。きっと最後には「へぇ、こんなことができるんだ」って思えるはずです。...たぶん。
1. Istio のゆかいなアドオンのインストールと設定
1.1 Prometheusのインストール
まず、Prometheusをインストールします。Prometheusは、メトリクスの収集と保存を担当します。
kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.22/samples/addons/prometheus.yaml
1.2 Kialiのインストール
次に、Kialiをインストールします。Kialiは、サービスメッシュの可視化とモニタリングを提供します。
kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.22/samples/addons/kiali.yaml
1.3 Jaegerのインストール
Jaegerは、分散トレーシングを提供し、マイクロサービス間の要求の流れを可視化します。
kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.22/samples/addons/jaeger.yaml
1.4 Grafanaのインストール
最後に、Grafanaをインストールします。Grafanaは、メトリクスの視覚化とダッシュボード作成のためのツールです。
kubectl apply -f https://raw.githubusercontent.com/istio/istio/release-1.22/samples/addons/grafana.yaml
1.5 インストールの確認
すべてのコンポーネントが正常にデプロイされたことを確認します。
kubectl get pods -n istio-system
2. 各ツールへのアクセス設定
2.1 Kialiへのアクセス
kubectl port-forward svc/kiali 20001:20001 -n istio-system

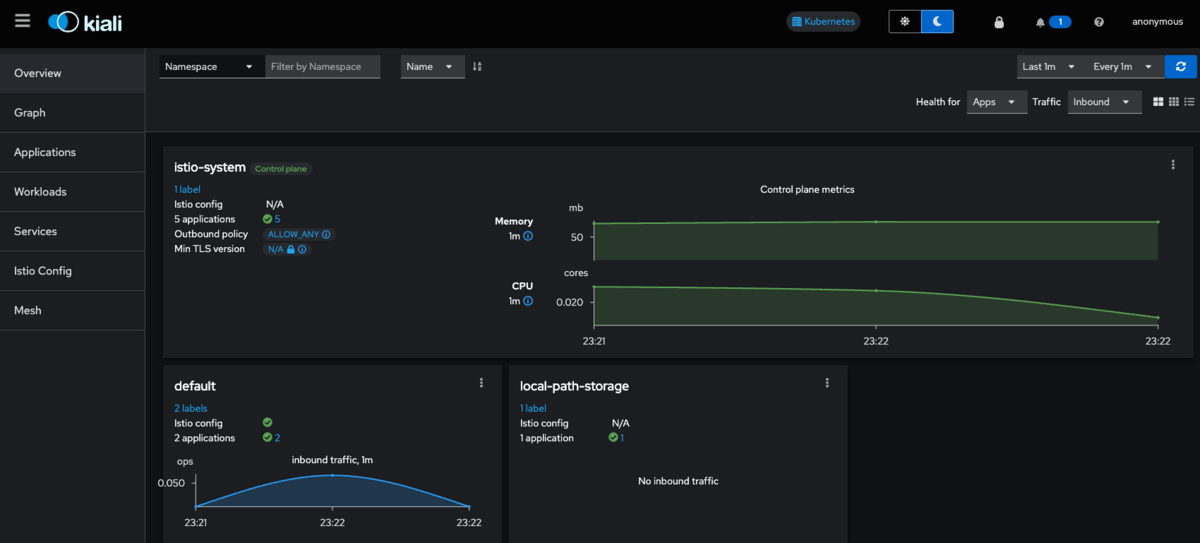

ブラウザで http://localhost:20001 にアクセスしてKialiのダッシュボードを開きます。
2.2 Jaegerへのアクセス
kubectl port-forward svc/tracing 16686:80 -n istio-system
ブラウザで http://localhost:16686 にアクセスしてJaegerのUIを開きます。
2.3 Grafanaへのアクセス
kubectl port-forward svc/grafana 3000:3000 -n istio-system
ブラウザで http://localhost:3000 にアクセスしてGrafanaのダッシュボードを開きます。]
3. Kialiを使用したIstio設定の可視化

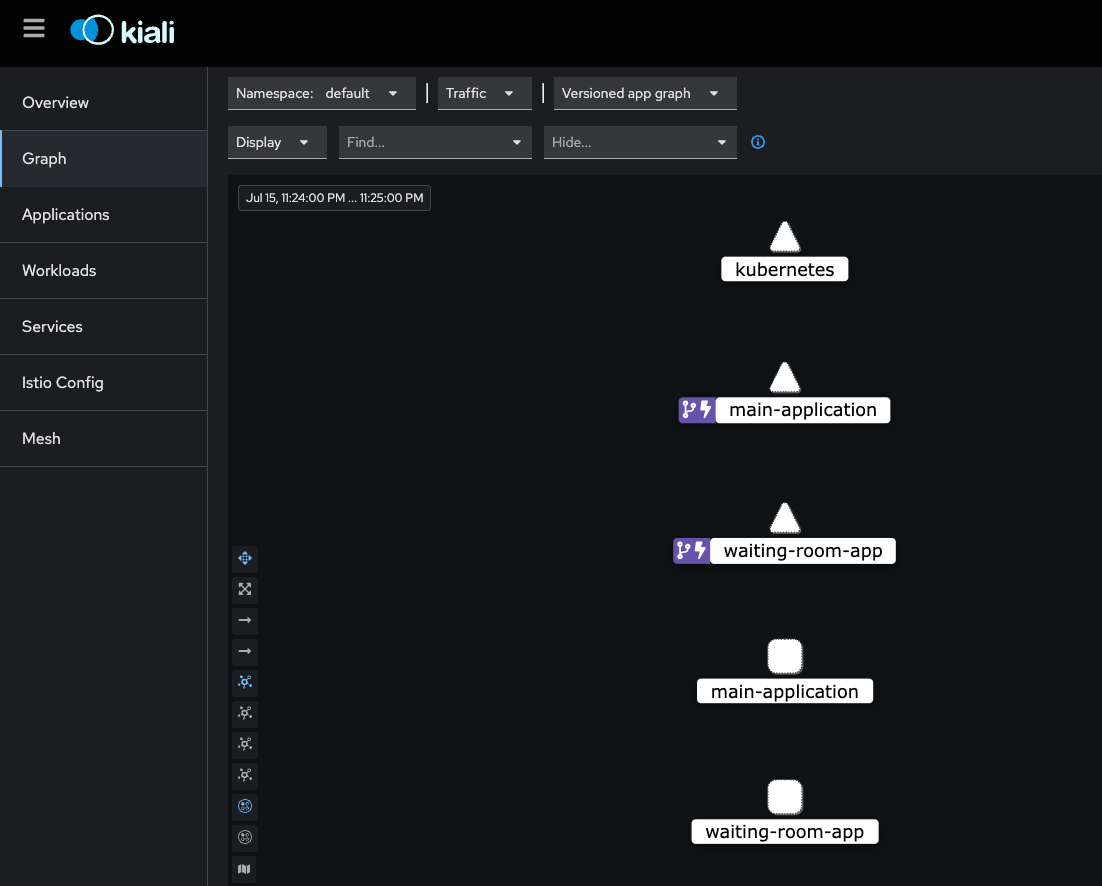

3.1 サービスグラフの確認
Kialiのダッシュボードで「Graph」タブを選択し、「Namespace」で「default」を選択します。ここで、前回設定したwaiting-room-appサービスとそのトラフィックフローを確認できます。

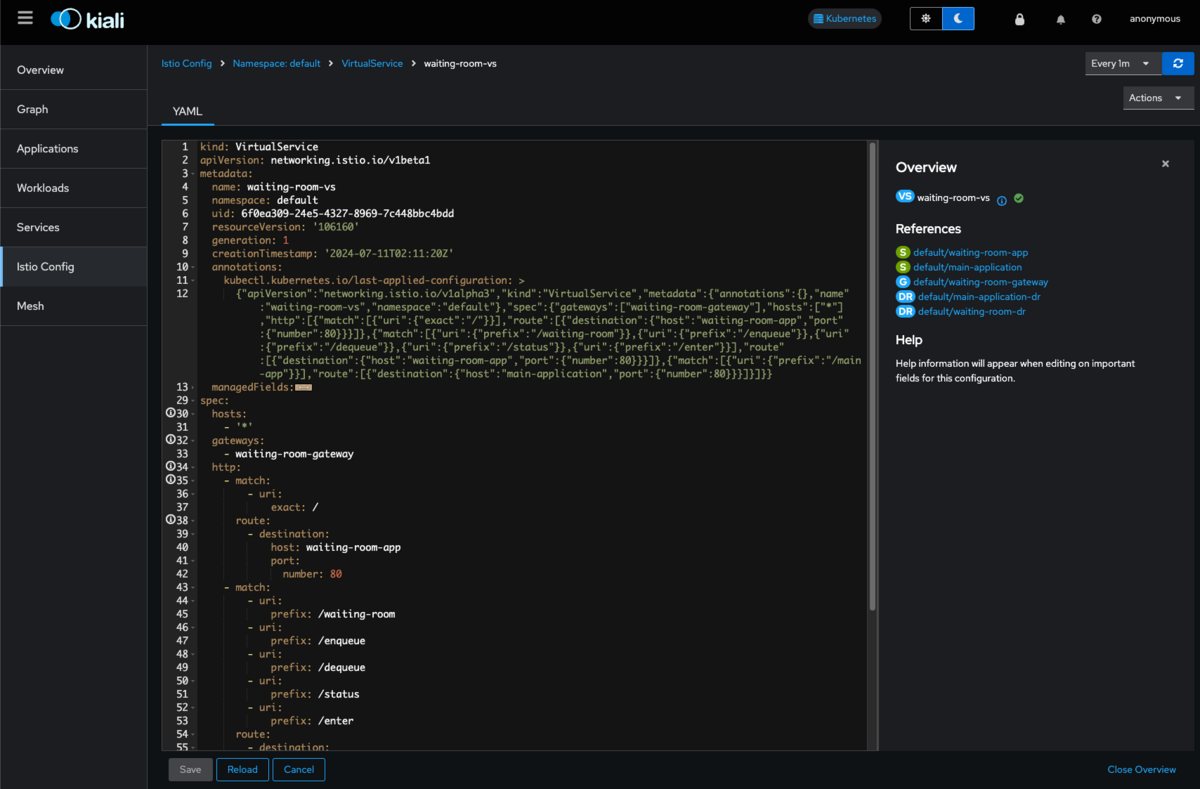

3.2 VirtualServiceの確認
「Istio Config」タブを選択し、「VirtualService」を探します。waiting-room-vsをクリックすると、詳細な設定を確認できます。

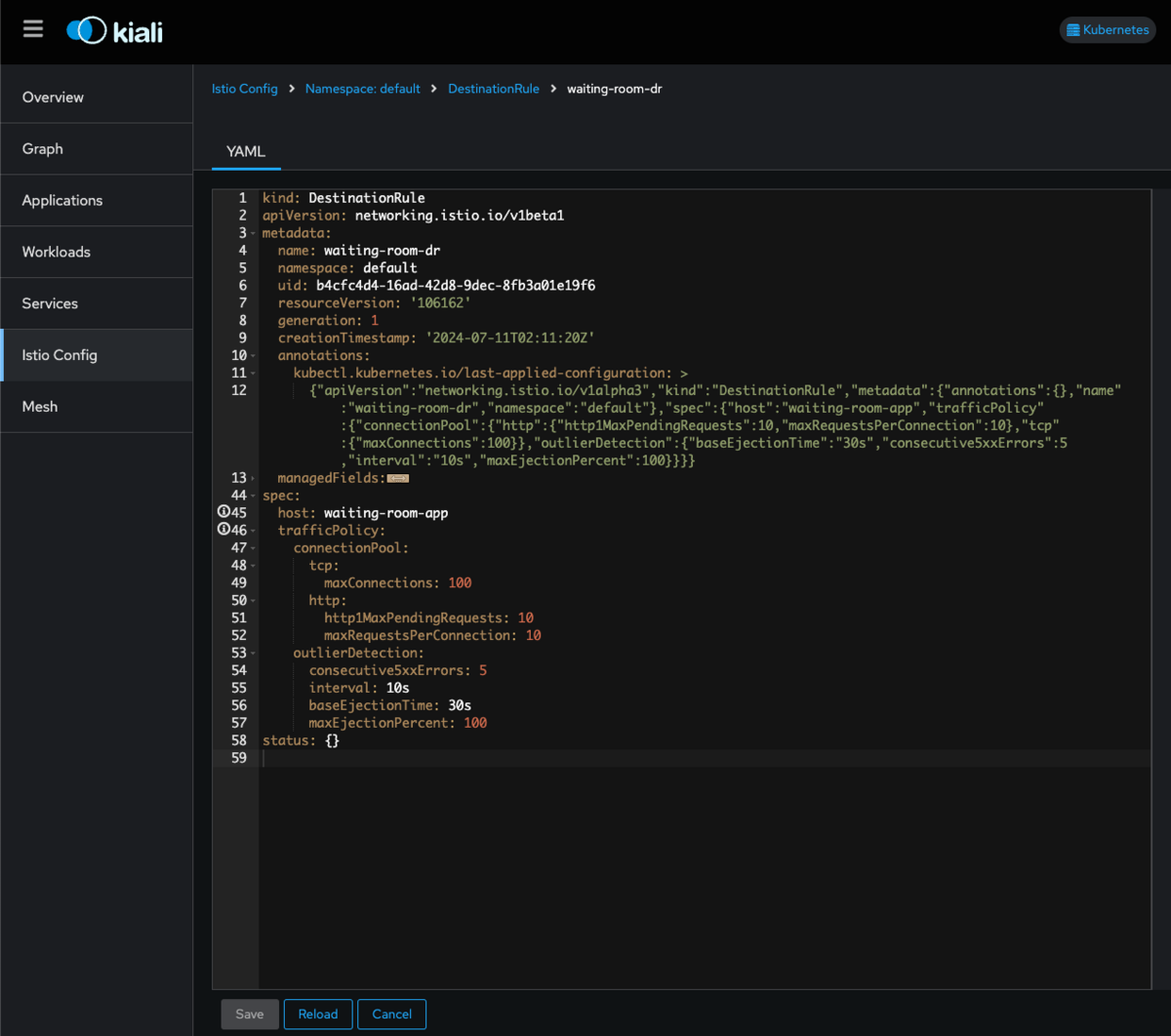

3.3 DestinationRuleの確認
同じく「Istio Config」タブで、「DestinationRule」のwaiting-room-drを確認します。
- 接続プール設定
- 負荷分散設定
- 異常検知設定

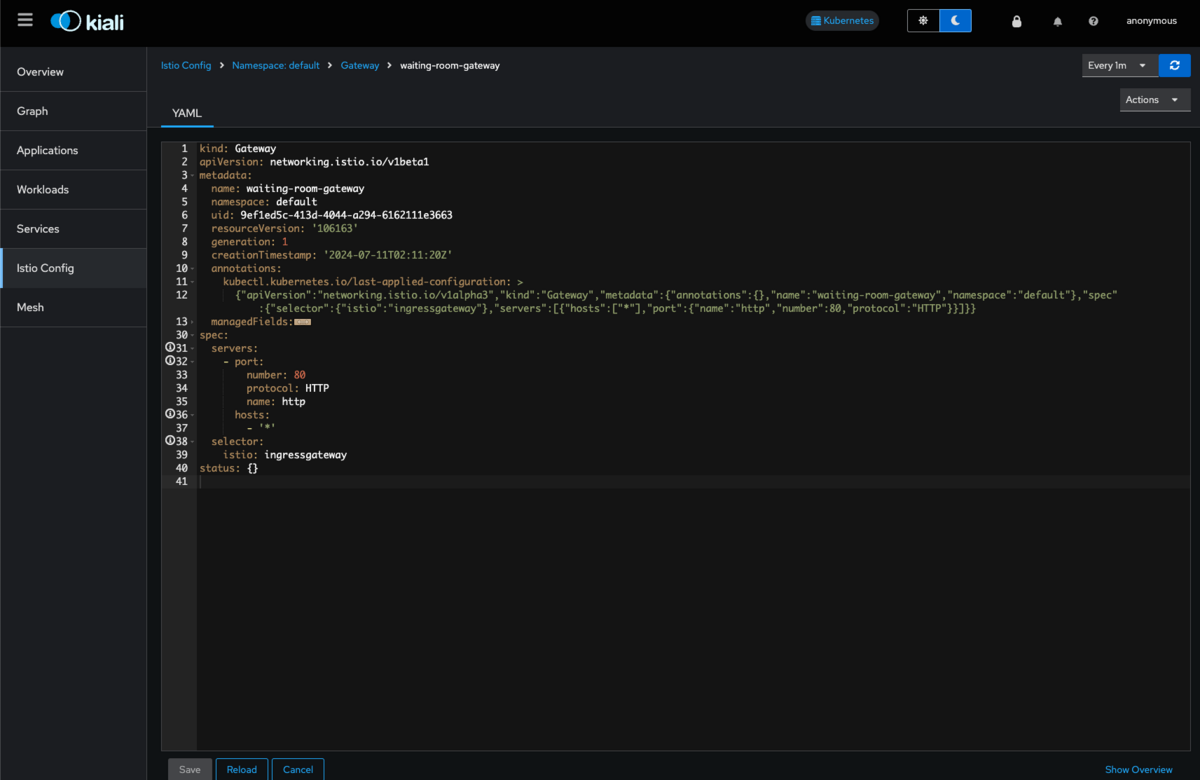

3.4 Gatewayの確認
「Istio Config」タブで「Gateway」のwaiting-room-gatewayを確認し、外部トラフィックの受け入れ設定を確認します。
4. Jaegerを使用したトレーシングの確認

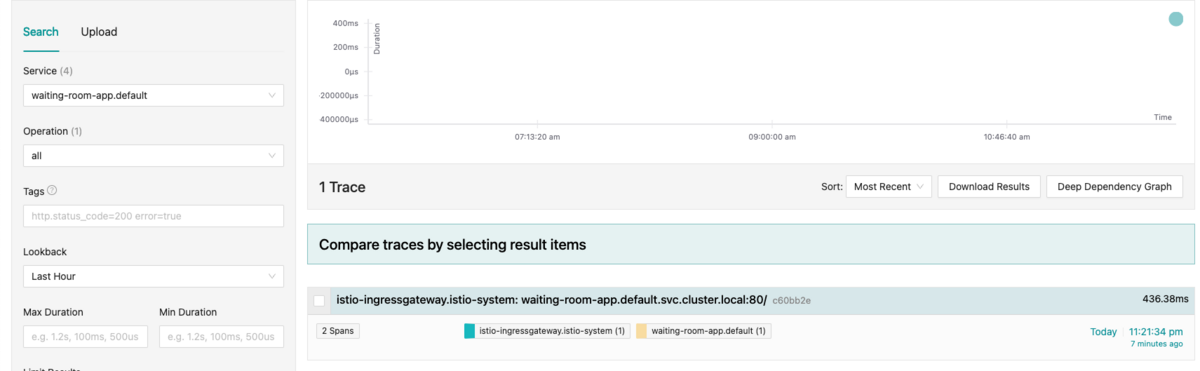

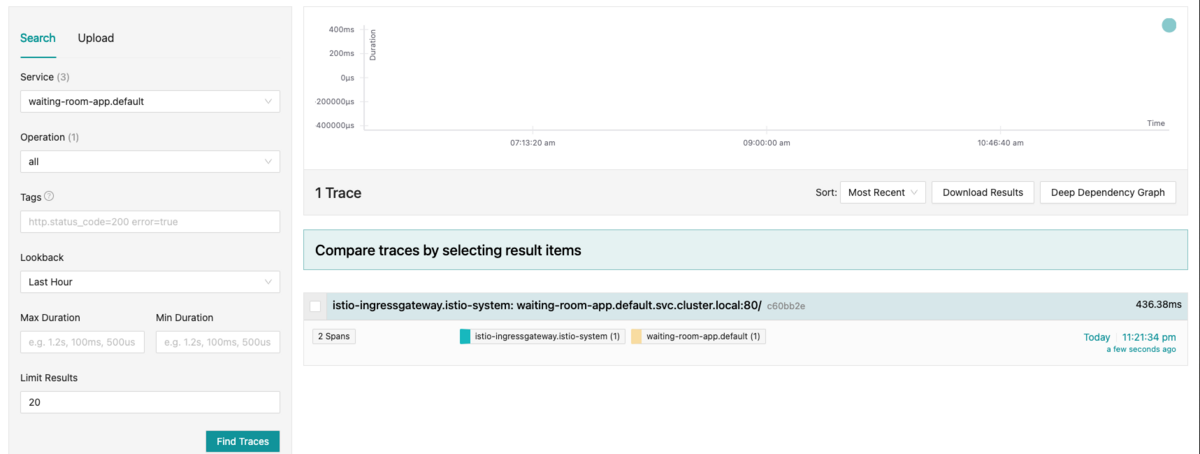

JaegerのUIで、サービス名（例：waiting-room-app）を選択し、トレースを検索します。各トレースは、リクエストがシステムを通過する際の詳細な経路と時間を示します。トレースの詳細を確認し、各スパンのレイテンシーを分析します。これにより、どの部分で遅延が発生しているかを特定できます。エラーが発生した場合にはトレースを確認し、問題の原因を特定します。

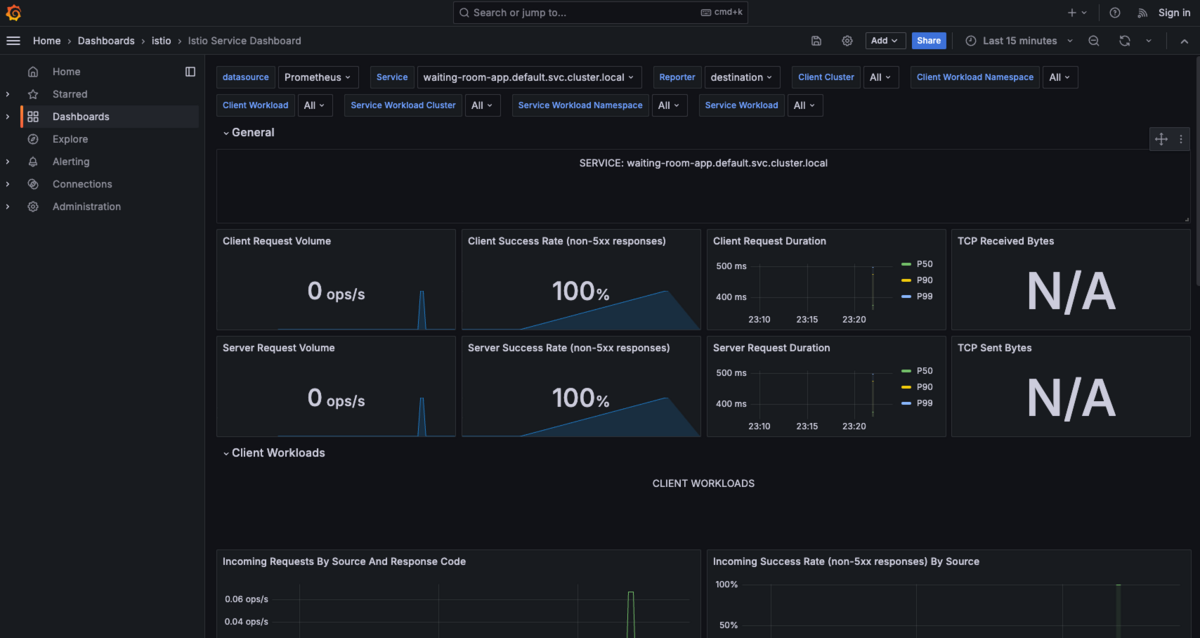

5. Grafanaを使用したメトリクスの可視化
Grafanaは、Istioで構築されたシステムのメトリクス可視化ツールとして活用できる可能性があります。主に以下の3つの側面から構成されることが考えられます：
- Istio関連の既存ダッシュボード（Mesh、Service、Workload）の活用
- システム固有のカスタムダッシュボード作成（リクエスト数、レスポンスタイムなど）
- 重要メトリクスに対するアラート設定
これらの機能を通じて、システムのパフォーマンスと健全性をより効果的に監視し、潜在的な問題の早期発見や運用判断の一助となる可能性があります。
6. Envoy APIを使用した詳細設定の確認
Envoy APIを使用することで、Istioの詳細な設定を確認できる可能性があります。以下に、主要な設定を確認する方法を示します。
6.1 クラスター設定の確認
クラスター設定を確認するには、以下のコマンドを実行します。
kubectl exec -it $(kubectl get pod -l app=waiting-room-app -o jsonpath='{.items[0].metadata.name}') -c istio-proxy -- curl localhost:15000/config_dump | grep -n -e '@type.*ClustersConfigDump' -e 'waiting-room-app'
このコマンドにより、waiting-room-appサービスに関連するクラスター設定が表示される可能性があります。接続プールの設定や異常検知の設定を確認できるかもしれません。
6.2 リスナー設定の確認
リスナー設定を確認するには、以下のコマンドを実行します。
kubectl exec -it $(kubectl get pod -l app=waiting-room-app -o jsonpath='{.items[0].metadata.name}') -c istio-proxy -- curl localhost:15000/config_dump | grep -n -e '@type.*ListenersConfigDump' -e 'route_config_name'
この出力から、VirtualServiceで設定したトラフィックルーティングルールやフォールト注入の設定を確認できる可能性があります。
6.3 ルート設定の確認
ルート設定を確認するには、以下のコマンドを実行します。
kubectl exec -it $(kubectl get pod -l app=waiting-room-app -o jsonpath='{.items[0].metadata.name}') -c istio-proxy -- curl localhost:15000/config_dump | grep -n -e '@type.*RoutesConfigDump' -e 'route_config_name'
この出力から、VirtualServiceで設定したタイムアウトやリトライの設定を確認できるかもしれません。
6.4 設定の詳細分析
より詳細な分析が必要な場合は、設定をファイルに保存し、ローカル環境で解析することも考えられます：
kubectl exec -it $(kubectl get pod -l app=waiting-room-app -o jsonpath='{.items[0].metadata.name}') -c istio-proxy -- curl localhost:15000/config_dump > envoy_config.json
これらの方法を通じて、Envoy APIを使用したIstioの詳細設定の確認ができる可能性があります。ただし、実際の出力や確認できる情報は、システムの構成や設定によって異なる場合があることにご注意ください。
7. 統合分析と最適化
7.1 パフォーマンスの総合評価
Kiali、Jaeger、Grafana、およびEnvoy APIから得られた情報を統合して、システム全体のパフォーマンスを評価します。
7.2 ボトルネックの特定
各ツールの情報を突き合わせて、システムのボトルネックを特定します。例えば、Jaegerのトレースで特定の処理に時間がかかっていることが分かり、同時にGrafanaでそのサービスのCPU使用率が高いことが確認できれば、そのサービスのリソース割り当てを見直す必要があるかもしれません。
7.3 設定の最適化
特定された問題に基づいて、Istioの設定（VirtualService、DestinationRule、Gatewayなど）を最適化します。例えば、タイムアウトの調整、リトライ回数の変更、負荷分散ポリシーの修正などを行います。
7.4 継続的なモニタリングと改善
設定変更後も継続的にシステムをモニタリングし、パフォーマンスの変化を観察します。必要に応じて更なる最適化を行います。
8. まとめ
さて、長々と説明してきましたが、結局のところ何が言いたかったかって？
本記事の要点は、Kiali、Jaeger、Grafana、そしてEnvoy APIといった各種ツールが、Istioの運用管理において非常に有用だということです。これらのツールを適切に活用することで、Istioの複雑な設定や動作状況を詳細に可視化し、効率的に分析することが可能になります。結果として、システムの挙動をより深く理解し、適切に管理できるようになるのです。
Jaegerでシステムの動きを追跡し、Grafanaでそれを見やすいグラフに変換する。そうすることで、システムの挙動が少しずつ見えてくる。潜在的な問題？ そりゃあ、早めに見つかれば御の字ですよ。でも、見つけられるようになったこと自体がすごいんです。
次回は何をするかって？ はいはい、トラフィックの流れを観察して、待ち行列をもっと効率的に管理する方法を探ります。リアルタイムで監視して、状況に応じて設定を調整する...なんて、ちょっとワクワクしませんか？ ...いや、本当に楽しみにしてる人もいるんですよ。知らんけど。
確かに、こういった作業は面倒くさく感じることもあります。でも、これらのツールのおかげで、複雑なシステムが滑らかに動いていることが確認できるんです。結局のところ、ユーザーに最高の体験を提供できること、それが仕事の醍醐味じゃないでしょうか。
...まあ、お疲れ様でした。次回も適度にご期待ください。
